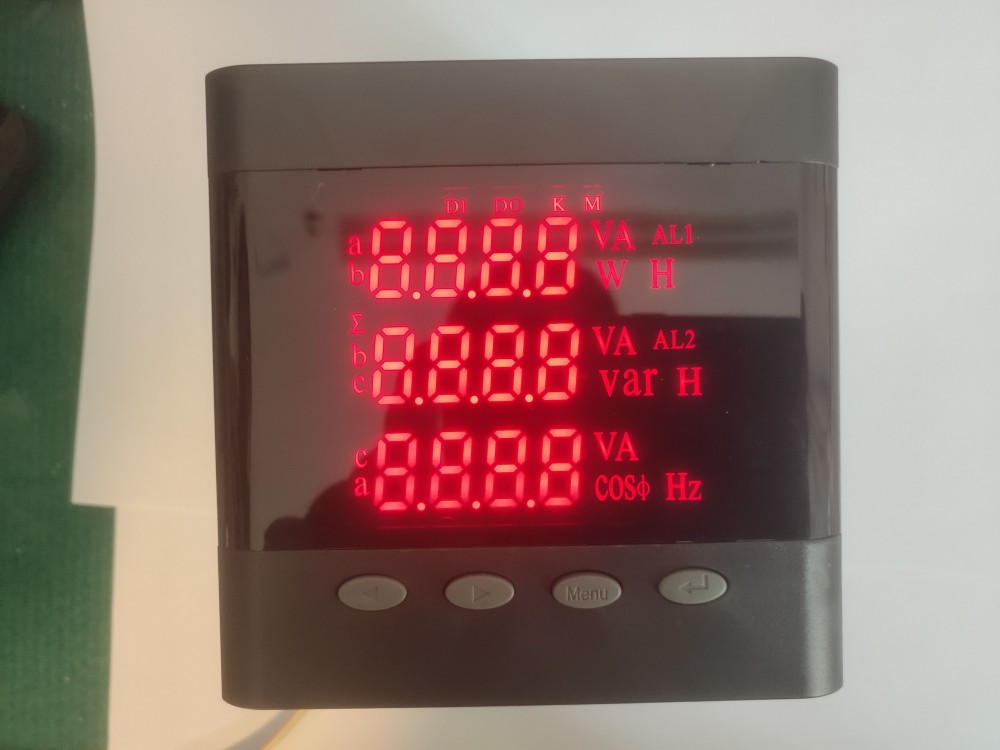

多功能網絡儀表

　　多功能網絡儀表的信息傳輸為異步方式，以字節為單位，字節格式為：1個起始位、8個數據位、無奇偶校驗位、1個停止位。
　　1、地址碼：在幀的開始部分，由一個字節（8位二進制碼）組成，十進制為0-255，
　　在我們的系統中只使用1-254，其他地址保留，每個終端設備的地址都是唯一的，僅僅被尋址到的終端會響應包含了該地址的查詢，當終端發送回一個響應，響應中的從機地址數據告訴了主機哪臺終端與之進行通訊。

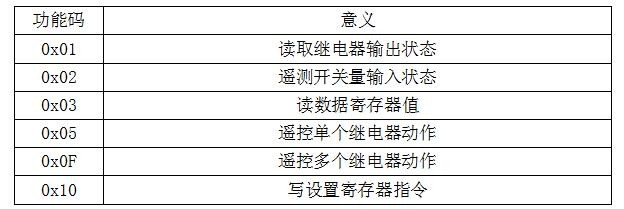

　　2、功能碼:功能碼告訴了被尋址到的終端執行何種功能.下表列出儀表所支持的功能碼,以及它們的意義和功能

　　3、數據碼：數據碼包含了終端執行特定功能所需要的數據或者終端響應查詢時采集到的數據，這些數據的內容可能是數值、參考地址或者設置值。例如：功能碼告訴終端讀取一個寄存器，數據區則需要指明從哪個寄存器開始及讀取多少個數據，而從機數據碼回送內容則包含了數據長度和相應的數據。
　　4、校驗碼：多功能網絡儀表的錯誤校驗（CRC）域占用兩個字節，包含了一個16位的二進制值。CRC值由傳輸設備計算出來，然后附加到數據幀上，接收設備在接收數據時重新計算CRC值，然后與接收到的CRC域中的值進行比較。如果這兩個值不等，就發生了錯誤。生成一個CRC的流程為：
　　1、預置一個16位寄存器為FFFFH（16進制，全1），稱之為CRC寄存器。
　　2、把數據幀中的第一個字節的8位與CRC寄存器中的低字節進行異或運算，結果存回CRC寄存器。
　　3、將CRC寄存器向右移一位，至高位填以0，至低位移出并檢測。
　　4、上一步中移出的那一位如果為0，重復第三位（下一次移出），如果至低位為1，將CRC寄存器與一個預設的固定值（0A001H）進行異或運算。
　　5、重復第三步和第四步直到8次移位，這樣處理完一個完整的八位。
　　6、重復第二步到第五步來處理下一個八位，直到所有的字節處理結束。
　　7、多功能網絡儀表中CRC寄存器的值就是CRC的值。
